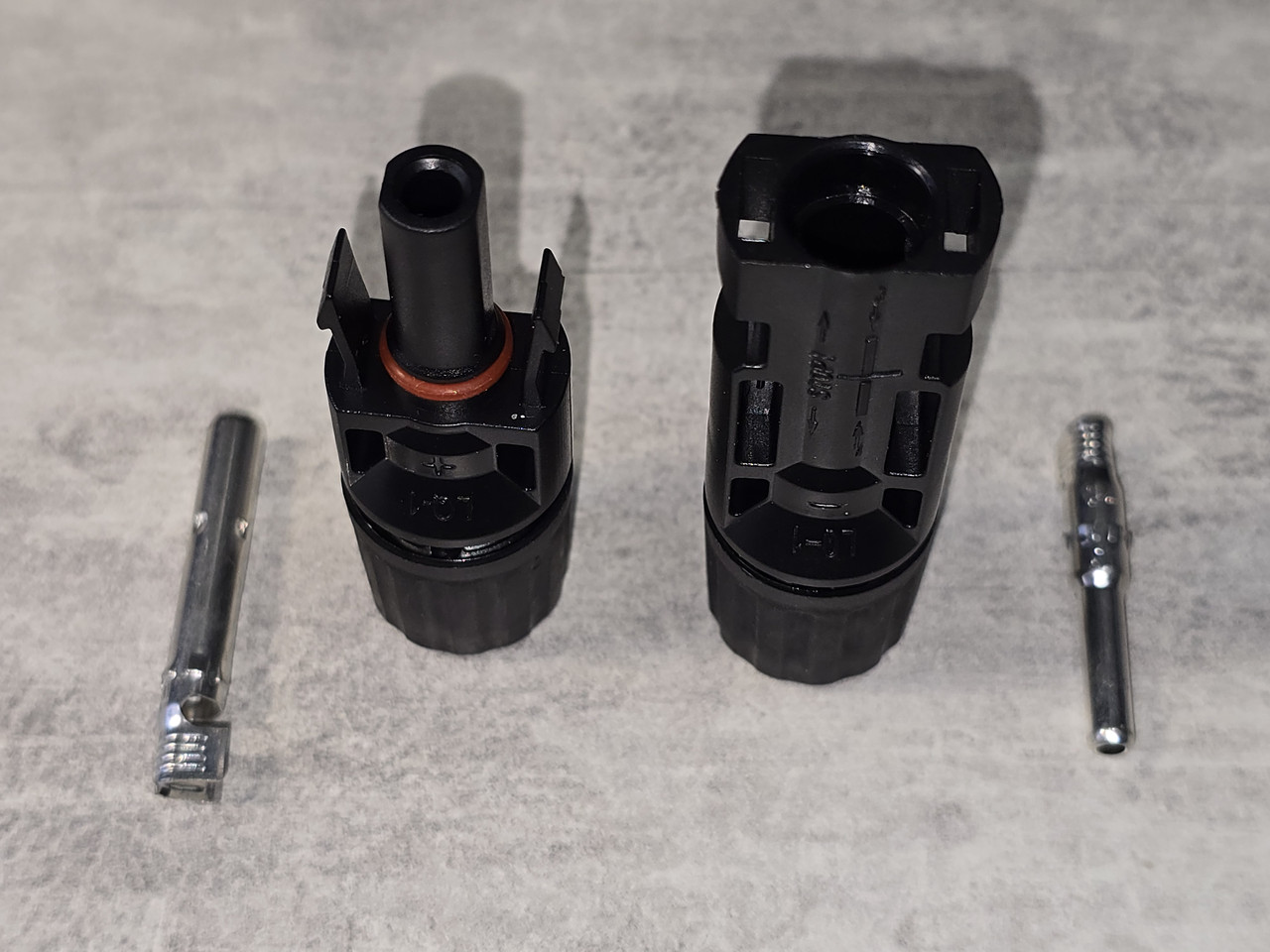

Конектор MC4 для сонячних панелей 4-6 мм.кв. 30A пара

MC4-конектор для сонячних панелей 4–6 мм², 30A (пара) – це стандартний роз'єм, призначений для надійного з'єднання сонячних панелей між собою та з іншими компонентами сонячної електросистеми. Даний товар являє собою комплект із двох конекторів (штекер + розетка), розрахованих на кабель перерізом 4–6 мм² і струм до 30 А. Конектори забезпечують герметичне з'єднання, стійке до впливу погодних умов, що гарантує безпечну та ефективну передачу електроенергії від фотоелектричних модулів.

Основні характеристики

• Тип конектора: MC4 (пара: 1 штекер + 1 розетка), стандартний фотогальванічний роз'єм.
• Сумісність з кабелем: для мідних провідників перетином 4–6 мм² (сонячний PV-кабель).
• Матеріал: корпус виготовлений з міцного пластику PPO, стійкого до ультрафіолету та високих температур (негорючий, клас UL94-V0); контакти – з високопровідної лудженої міді.
• Номінальна напруга: до 1000 В постійного струму (DC).
• Номінальний струм: 30 А (забезпечує запас для більшості панелей).
• Ступінь захисту: IP67 (пило- та вологозахищеність для роботи просто неба).
• Робочий температурний діапазон: від -40°C до +85°C (витримує пікові нагрівання до +125°C).

Переваги використання

• Надійне з'єднання: Забезпечує стабільний електричний контакт з мінімальним опором, що запобігає перегріву та втратам потужності.
• Волого- та пилозахищеність: Високий рівень герметичності (IP67) дозволяє використовувати конектори під дощем, снігом та в запилених умовах без ризику корозії чи короткого замикання.
• Стійкість до умов довкілля: Корпус конектора стійкий до ультрафіолетового випромінювання і перепадів температур, що гарантує довговічність пристрою (розраховано на термін служби 25+ років на відкритому повітрі).
• Легкість монтажу: Проста конструкція забезпечує швидке підключення без спеціальних навичок. Роз'єм автоматично защіпається, забезпечуючи правильний контакт, а для роз'єднання використовуються недорогі спеціальні ключі.
• Універсальність: Стандарт MC4 широко використовується в сонячній енергетиці, тому дані конектори сумісні з більшістю сонячних панелей і кабелів від різних виробників.
• Безпечна фіксація: Надійний механізм блокування запобігає випадковому роз'єднанню конекторів під час експлуатації, що підвищує безпеку обслуговування системи.

Інструкція по застосуванню

1. Підготовка кабелю: Відріжте кабель необхідної довжини та зніміть приблизно 7 мм ізоляції з кінця проводу. Переконайтеся, що провід багатожильний мідний (стандартний для сонячних панелей).
2. Обтискання контакту: Вставте оголений кінець проводу в металевий контакт конектора. За допомогою прес-кліщів обтисніть контакт, щоб провід міцно тримався всередині і був забезпечений надійний електричний контакт.
3. Монтаж в корпус: Вставте обтиснутий контактний елемент у корпус конектора відповідного типу (штекер або розетка) до характерного клацання фіксатора. Контакт повинен бути надійно зафіксований всередині корпусу і не вийматися назад.
4. З'єднання конекторів: Застиковуйте між собою штекер і розетку MC4, вставивши штекер до кінця в розетку до клацання. Переконайтеся, що полярність дотримана правильно: «+» з'єднується з «+», а «–» з «–» на ваших кабелях.
5. Перевірка та роз'єднання: Перевірте міцність з'єднання – конектори не повинні легко роз’єднуватися вручну. Для роз'єднання конекторів скористайтеся спеціальним ключем MC4, який дозволяє розблокувати засувку без пошкоджень і роз'єднати штекер від розетки. Не рекомендується рознімати конектори без ключа або під навантаженням (під час проходження струму).

Області використання

• Сонячні електростанції: Використовується у складі як домашніх, так і комерційних/промислових сонячних електросистем (мережевих та автономних). Ідеально підходить для фотоелектричних установок різної потужності.
• З'єднання панелей: Застосовується для послідовного або паралельного з'єднання сонячних панелей (фотомодулів) між собою у стрінги. Дає змогу швидко нарощувати необхідну кількість панелей у масиві.
• Підключення обладнання: Служить для підключення панелей до інших компонентів системи – зокрема, до контролерів заряду, інверторів, розподільчих коробок (комбайнерів) та акумуляторних батарей. Забезпечує універсальне з'єднання між різними частинами PV-системи.
• Мобільні та автономні системи: Підходить для використання в автономних сонячних комплектах (напр., на кемперах, човнах, дачних будинках, у польових умовах), де потрібне швидкороз'ємне та герметичне з'єднання електроліній.

Обираючи конектори MC4 4–6 мм² на 30 А, ви інвестуєте в надійність та ефективність вашої сонячної електростанції. Замовте цю пару конекторів вже сьогодні, щоб забезпечити довговічне, безпечне та просте в монтажі з'єднання для ваших сонячних панелей і досягти максимальної віддачі від сонячної енергії!
